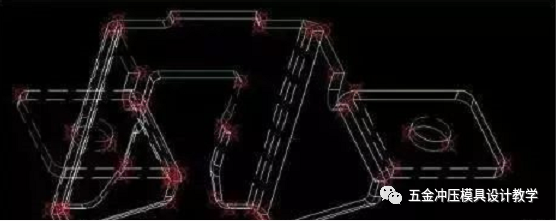

作为一款冲压模具设计专用外挂,PressCAD确实可以节省不少时间,而且也是非常的方便。但是,我们在学习、使用的过程中难免会遇到一些棘手的问题,在这里小编搜罗了一些资料总结出以下十个问题与答案,供大家学习参考:
一﹑为什么画出来的图形全部是红色?如何去定义各层的颜色与线型?
答:全部是红色的原因 (1)没有建模具图层 点建模具图层即可
(2)没有随层 把它改为随层
定义颜色与线型或删除追加一些图层,编辑资料档Pcad2kdatlayer.dat
二、全景时画面上没有图形是什么原因?
答:原回是产生了一个距离原点无限远的一个点.把图形缩小一点找到那个点删除即可,可事先点击“点型式”,在出现的对话里把“set size in absolute units”打勾,即指定点在缩放时是绝对的五个单位而不随缩放比例去缩放.
三﹑用图层切换(UP,UB…)等功能无,效怎么办?
答:1.检查环境设定(pr指令)里系统项(system)里的每次开启图档时自动加载acad.lsp文件(load acad.lsp with every drawing)前面的小方框里是否有打勾,如没有应打上.
2.检查pcad2kprogram下有没有acad.lsp和lay_on.lsp两个文件,并打开acad.lsp里有没有加载lay_on.lsp文件.如没有就应去拷贝一个过来.
3.电脑中了一种叫acad.lsp的病毒;把所有的acad.lsp找出来删除掉(需保留PCAD2KProgram下的acad.lsp).
四﹑每次注解输出时出来的都是问号,老是要执行文字转换功能才看得清楚,有什么方法可以快速切换或直接就能显示出文字?
答: 1.直接在命令栏键入“STT”指令即可自动转换
2.是设定样板档,步骤是先开启一个画面,执行“ST”文字转换命令,设定你想要的文字类型,保存退出;然后另存新档,选DWT的附档名存档(也可在此之前再做一些你想要的规划,比方说画面,图层等);再退出AutoCAD,在桌面上用右键点AutoCAD的图标,弹出右键菜单选“内容”,出现对话框后,在“目标”栏作如下修改: “C:ProgramFilesAutoCAD2002acad.exe” /t “acad.dwt”
五﹑怎样同时保留AutoCAD2002的环境和PCAD2K的环境?
答: 1.打开AutoCAD2002,在命令栏执行“PR”环境选项,出现对话框后切换到“profiles”(档案资料)选项,(它在最后的位置),选“Export”把AutoCAD2002的环境汇出到你想要的位置,档名自定,如acad.arg(也可再选“Inport”把它汇入到档案资料里来)
2.加载PCAD2K的环境,同上再把它的环境汇出来,如pcad2k.arg.
3.再桌面上拷贝一个AutoCAD2002出来,把它改名为pcad2k以作区分
4.分别设定各自的目标如下(设定方法同问题四里的第二种方式)
“C:ProgramFilesAutoCAD2002acad.exe” /p “acad”
“C: ProgramFilesAutoCAD2002acad.exe” /p “pcad2k”
六﹑DM(删尺寸图元)功能无效,怎么办?
答: 1检查program下面有没有acad.pgp文件,如没有就应去pcad2kdat下拷贝一个过来.
2检查环境设定(pr指令)-文件(files)-支援档搜索路径(support files search path)里的文件夹的叫载顺序,最好把pcad2kprogram放在最前面
3搜寻所有的acad.pgp文件,留下pcad2kprogram和autocadsupport下的,其它的全部删除.
七﹑AJ串接有时串不起来?
答:输入命令后,再输“S”用局部串接选图形,也可用“BO”指令在区域内自动找封闭复线.
八﹑“SM”筛选怎么用?
答:“SM”筛选的设定只针对mm(移动),cc(复制),ee(删除)有用,即用到这三个指令时,才会执行SM筛选功能.
九﹑怎样将A冲和B冲跟异形入块做在一起?
答:(1)先用异形分层或入子绘制把异形入块画好.
(2)再用A冲和B冲来画,在开启A﹑B冲的对话框时,在间隙设定里把原设定在线割层的孔改为入子层即可,如:下模板间隙 原加 0.04w 改:加 0.04p.
十、怎样一次性画好所有的A冲和B冲?
答:用AB衝绘制来作,先在对话框里设好A衝和B衝的资料,再设一个界限值,点执行即可一次性选取要绘制A,B衝的图元,系统会自动统计同一大小的孔有多少,判别是A衝还是B衝,如是A衝你可根据提示输入你要的公称直径值,一直到它执行完毕即可.
